亚洲国产小视频在线观看I99精品欧美一区二区三区I色插综合I久草在线观看视频免费I日韩毛片在线播放I国产精品爽爽爽

氧化鋁空心球磚和剛玉莫來石磚都屬于氧化鋁質耐火i材料制品，主要成分為三氧二化鋁，兩者的生產工藝和晶象一定的區別，價格也不一樣，空心球磚體密帶1.4-1.8g/cm3，剛玉莫來石磚的體密在2-3g/cm3。

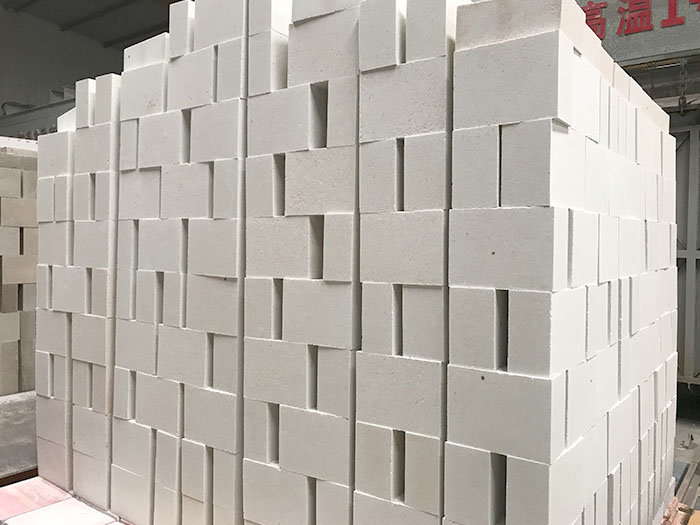

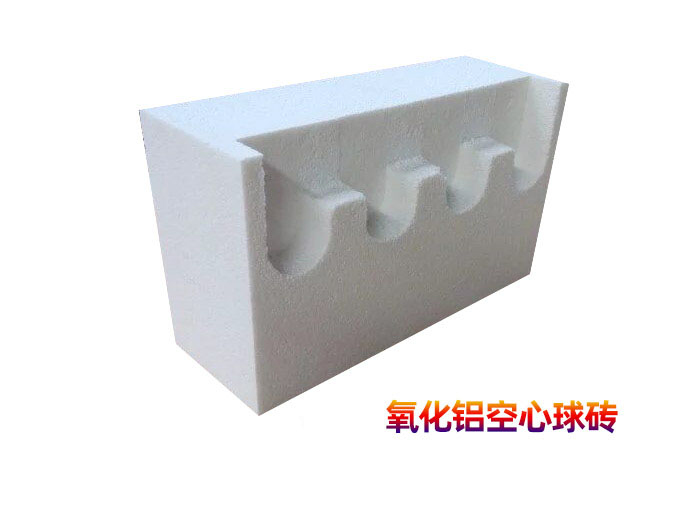

氧化鋁空心球磚是以氧化鋁空心球為主要原料，經過1800℃高溫燒結而成的一種輕質耐火磚，屬高質量隔熱耐火制品。

特征

輕質，耐高溫；

重燒線變化不大。

抗熱震性良好；

導熱系數低，具有良好的保溫效果。

抗熔渣和氣體腐蝕能力強；

六是節約能源。

使用

耐火材料、工業陶瓷等行業高溫窯爐內襯磚的使用溫度在1500℃以上；熱工設備的保溫隔熱層，如石油化工氣化爐、造氣爐等。

生產過程

氧化鋁空心球磚是以氧化鋁空心球為主要原料，通過加入工業氧化鋁粉和粘結劑，經過混合攪拌，壓制成型，烘干后在1600℃高溫梭式窯中燒制而成。中空球粒直徑一般為5~0.5mm，用量在65%~70%之間，30%~35%的氧化鋁細粉，5%的粘結劑。

制造工藝：集料先混勻，然后加入粘結劑和預混勻的微粉，泥料經打捆、壓振成型，按需要制作尺寸，成型后自然放置12小時干燥，干燥后的磚塊放入高溫梭式窯爐中燒制。

從組成和結構上看，有純氧化鋁空心球磚、莫來石空心球磚和塞隆空心球磚等幾個品種。將莫來石與氧化鋁配合成空心球磚，在材料的粉體部分加入適量的二氧化硅成分，在燒結過程中，基體中形成一定數量的莫來石代替剛玉相，以提高磚的熱穩定性。在高溫氮化燒結過程中，塞隆結合氧化鋁空心球磚基質發生氮化反應，形成硅鋁-氧-氮化物結合基質相。該組合氧化鋁空心球磚具有機械強度高、熱穩定性好、耐蝕性能好等特點。

中空球體是指氧化鋁或氧化鋯等原料熔化成液體，并以一定的速度流出，利用壓縮空氣將高溫熔化液體吹成小液滴，在表面張力和離心力的作用下形成中空球體。當前國內常用的主要材料有：有氧化鋁質和氧化鋯質，氧化鋁空心球是生產高檔隔熱耐火材料的主要原料，也是生產氧化鋁空心球耐火磚的主要原料。

使用說明

使用氧化鋁空心球磚時，烘烤時升溫不得過快，否則會產生裂紋，降低強度，延長使用壽命。

一般不與渣蝕部位接觸，以免因渣蝕造成損壞。使用相對應該氧化鋁的空心球磚泥漿砌筑。

剛玉莫來石磚

即是指由剛玉和莫來石主晶相組成的高鋁耐火磚，剛玉莫來石磚是指用高純或更純的原料制成的耐火磚。而其中雜質的低熔點氧化物，將降低其高溫性能。剛玉-莫來石磚比普通高鋁磚的價格要高出很多。

特點

高溫強度高，耐高溫蠕變能力強，耐熱震和腐蝕能力強。

典型的剛玉莫來石磚的物理和化學性能為：Al2O3≥85%,Fe2O30.45%，顯氣孔率19%，常溫耐壓強度在55MPa以上，軟化溫度在1700℃以上，加熱量變化(1600℃，3h)0.1%，抗熱震性能(1100℃水冷)大于30度.制造工藝：通常用合成莫來石磚制作剛玉莫來石磚，用莫來石顆粒料制作剛玉莫來石磚，用莫來石顆粒料制作剛玉莫來石磚，用莫來石顆粒料制備剛玉粉，用α-Al2O3粉和電熔或燒結剛玉顆粒料制作剛玉粉。以亞硫酸紙漿廢液為粘結劑，按一定的比例和粒度將骨料和粉料按一定的次序進行配制。完全混合均勻，采用摩擦壓磚機或液壓壓磚機成型。

在1650~1750攝氏度時，磚坯干燥，然后燒結。有些以鋁礬土或細粘土電熔或燒結剛玉砂作骨料，用此工藝制得的剛玉莫來石磚致密度較差，因此該工藝應用范圍較廣，工藝要點：用工業氧化鋁粉與純凈粘土、鋁礬土或硅石合成的剛玉莫來石磚致密度較差，尤其是堿金屬氧化物，應盡量降低，用莫石顆粒料作骨料，抗熱震性能較好，但抗腐蝕性能較差，用剛玉砂作骨料，耐腐蝕性能較好，但抗熱震性能較差。用途：主要用于高風溫熱風爐，也可作玻璃熔窯或陶瓷燒制窯具。

空心球磚和剛玉莫來石磚有什么區別

1、原料，氧化鋁空心球磚主要采用氧化鋁空心球，剛玉莫來石磚主要原料為剛玉、莫來石；2、晶相有區別；3、用途及價格有區別。

耐火材料出現開裂、脫落、易磨損怎么辦？想要解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產、研發服務多年，能解決高溫窯爐內襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術交流。
